Insertion graphique et photos : les trois pièces qui montrent votre projet en vrai
En bref
L'insertion graphique est un photomontage qui montre le projet dans son environnement réel ; elle va avec deux photographies du terrain, l'une proche, l'autre lointaine. En déclaration préalable (DPC6 à DPC8), elles sont exigées si la construction est visible depuis l'espace public ou en secteur protégé ; en permis de maison (PCMI6 à PCMI8), toujours, sauf lotissement autorisé par permis d'aménager.
Quand ces pièces sont exigées
| Dossier | Pièces | Quand |
|---|---|---|
| Déclaration préalable | DPC6 insertion, DPC7 photo proche, DPC8 photo lointaine | construction créée ou modifiée visible depuis l'espace public, ou terrain en site patrimonial remarquable ou aux abords d'un monument historique |
| Permis de construire maison individuelle | PCMI6, PCMI7, PCMI8 | toujours, sauf si le terrain est dans un périmètre ayant fait l'objet d'un permis d'aménager |
Les deux photos
- Photo proche (DPC7 / PCMI7) : en ville, la façade des constructions voisines et les arbres ; à la campagne, le terrain et les terrains voisins, la végétation.
- Photo lointaine (DPC8 / PCMI8) : en ville, l'aspect général de la rue, des espaces publics et des façades ; à la campagne, le paysage environnant.
Les deux points de prise de vue et leur angle se reportent sur le plan de situation et le plan de masse. Prenez les photos de jour, depuis la voie publique si possible, appareil à hauteur d'œil.
L'insertion graphique
La notice la définit comme le document qui permet d'apprécier comment le projet se situe par rapport aux constructions voisines et au paysage. Pour un particulier, elle conseille la solution la plus simple : un photomontage, c'est-à-dire la photo du site avec le projet dessiné dessus, à la bonne taille.
C'est la pièce qui fait le plus peur, et la plus parlante pour l'instructeur : une véranda ou un carport « collé » sans proportions sur une photo se repère tout de suite.
Un exemple réel
Dans notre dossier, vous placez deux points de pied du projet sur votre photo ; nos outils posent la silhouette à l'échelle entre ces deux points, avec la hauteur déclarée.

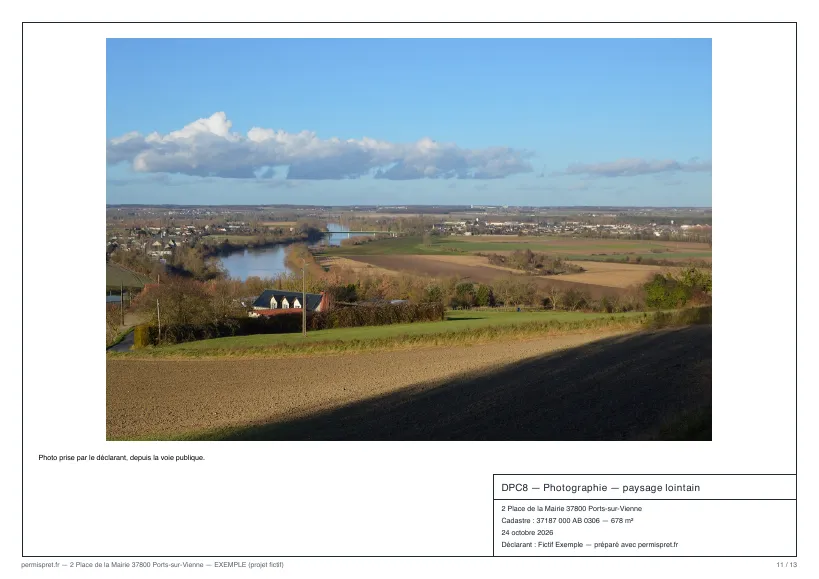

Pages réelles d'un dossier d'exemple fabriqué par nos outils (projet fictif, parcelle publique). Voir l'exemple complet.
Dans notre dossier
Vous envoyez deux photos depuis votre téléphone dans le questionnaire ; le dossier livre l'insertion graphique, les deux pages photos légendées et leurs points de vue reportés sur les plans.
Questions fréquentes
Une piscine non couverte au fond du jardin demande-t-elle une insertion ?
Non, hors secteur protégé. Le bordereau du cerfa 16702 cite précisément cet exemple : les pièces DPC6 à DPC8 ne sont pas utiles pour une piscine non couverte invisible depuis l'espace public, mais elles le sont pour une piscine couverte ou une véranda visible de la rue.
Puis-je fournir une photocopie de la photo ?
Non. La notice demande dans chaque dossier une photographie, et non une photocopie de la photographie originale. En ligne, le fichier image suffit.
Je ne peux pas photographier mon terrain de loin. Que faire ?
La pièce DPC8 est due « sauf si vous justifiez qu'aucune photographie de loin n'est possible » : expliquez-le en une phrase dans le dossier.
Vous préférez passer par un professionnel ?
Projet de plus de 150 m², bornage, suivi de chantier : avec votre accord, nous transmettons votre demande à des architectes, maîtres d'œuvre ou géomètres-experts partenaires (au plus trois), qui vous recontactent. Gratuit et sans engagement.
Décrire mon besoin
Sources
- Notice explicative cerfa 51434#13, pièces PC6, PC7 et PC8 — vérifié le 24 octobre 2026
- Formulaire cerfa 16702*03 — bordereau, pièces DPC6 à DPC8 — vérifié le 24 octobre 2026
- Formulaire cerfa 13406*17 — bordereau, pièces PCMI6 à PCMI8 — vérifié le 24 octobre 2026
Page mise à jour le 24 octobre 2026.
